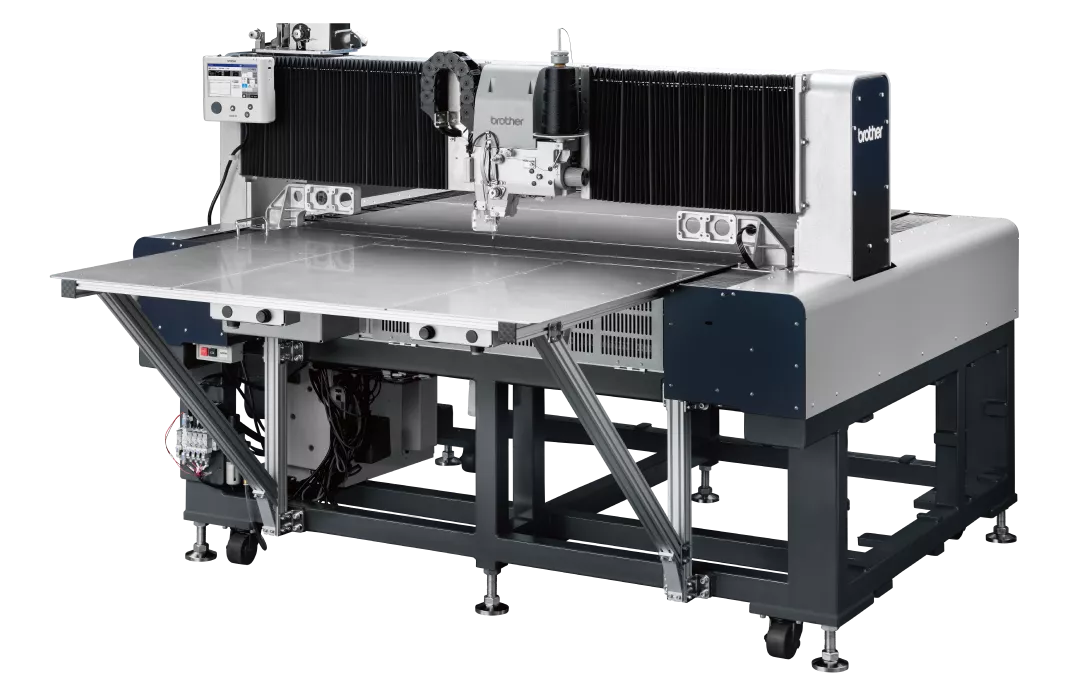

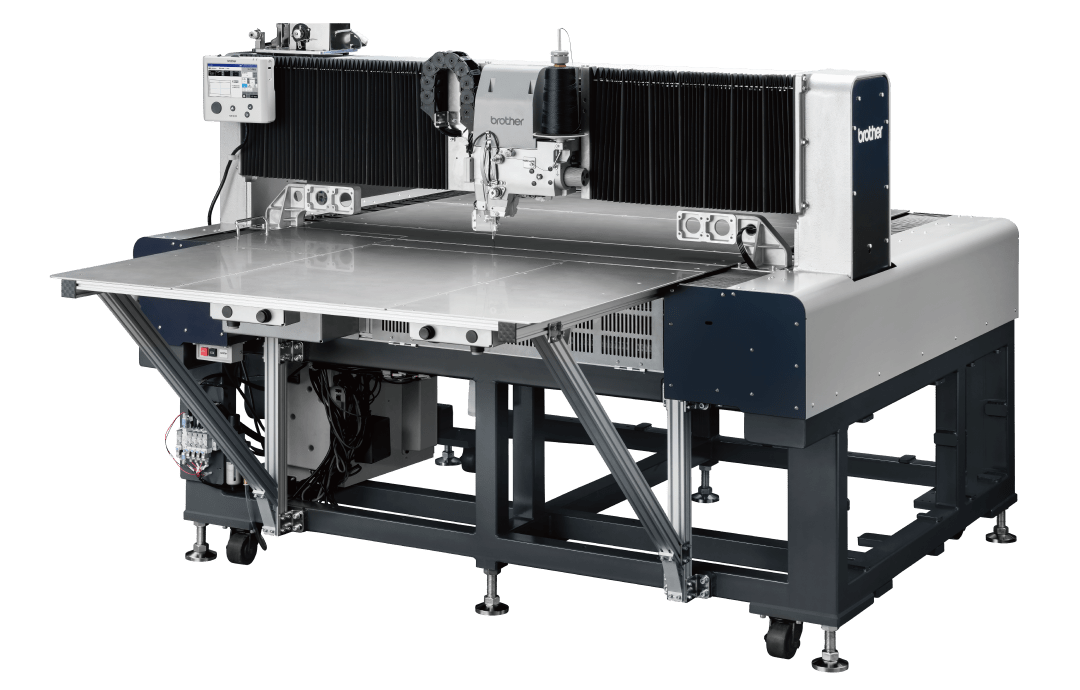

NEXIO BAS-370K
NEXIO BAS-370K
- ・Máy may lập trình điện tử đầu máy di động
- ・Giảm thiểu thời gian dừng mát với công nghệ cảm biến kỹ thuật số, diện tích may rộng dành cho các sản phẩm lớn
- ・Trang bị công nghệ kỹ thuật số DIGIFLEX TUNE, đạt được sự điều chỉnh chính xác
- ・Phát hiện bỏ mũi may, phát hiện đứt chỉ và linh hoạt theo dõi độ căng chỉ
- ・Cơ cấu dẫn động độc lập theo trục XY, đảm bảo chất lượng may vượt trội
- ・Khung may tối đa: 800×700mm (800×850mm)*Bằng cách thay đổi cài đặt, có thể đạt được mức chuyển động 850mm.
Catalog
Thông Tin
Tổng Quan

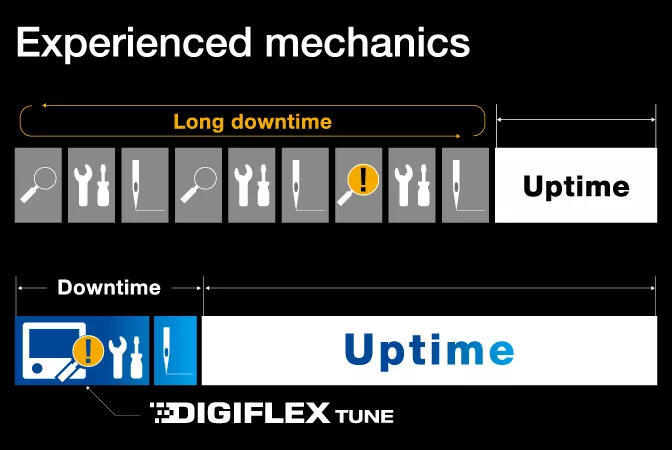

Sensing makes it clear how to handle sewing defects, minimizes downtime and increases productivity.

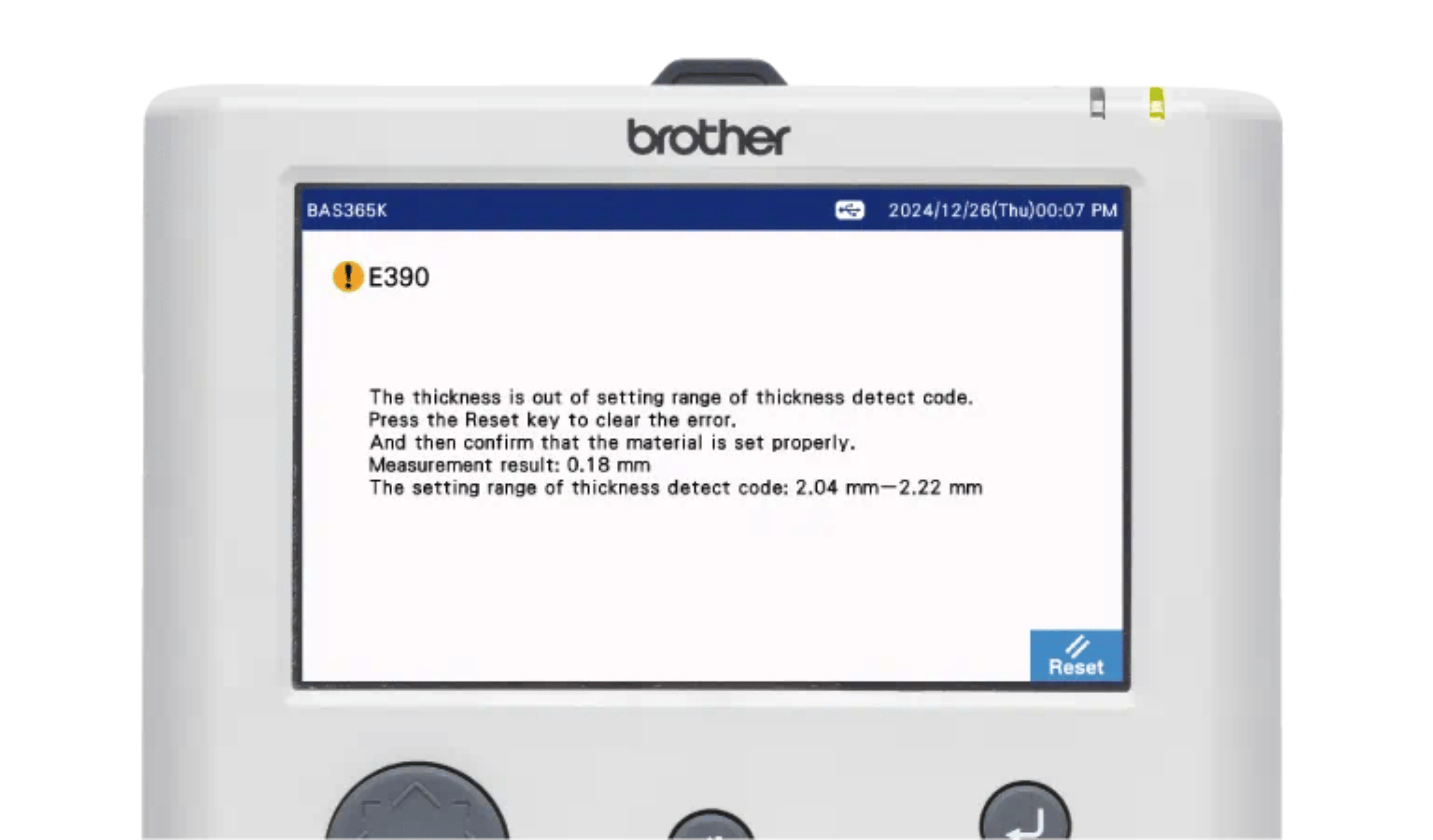

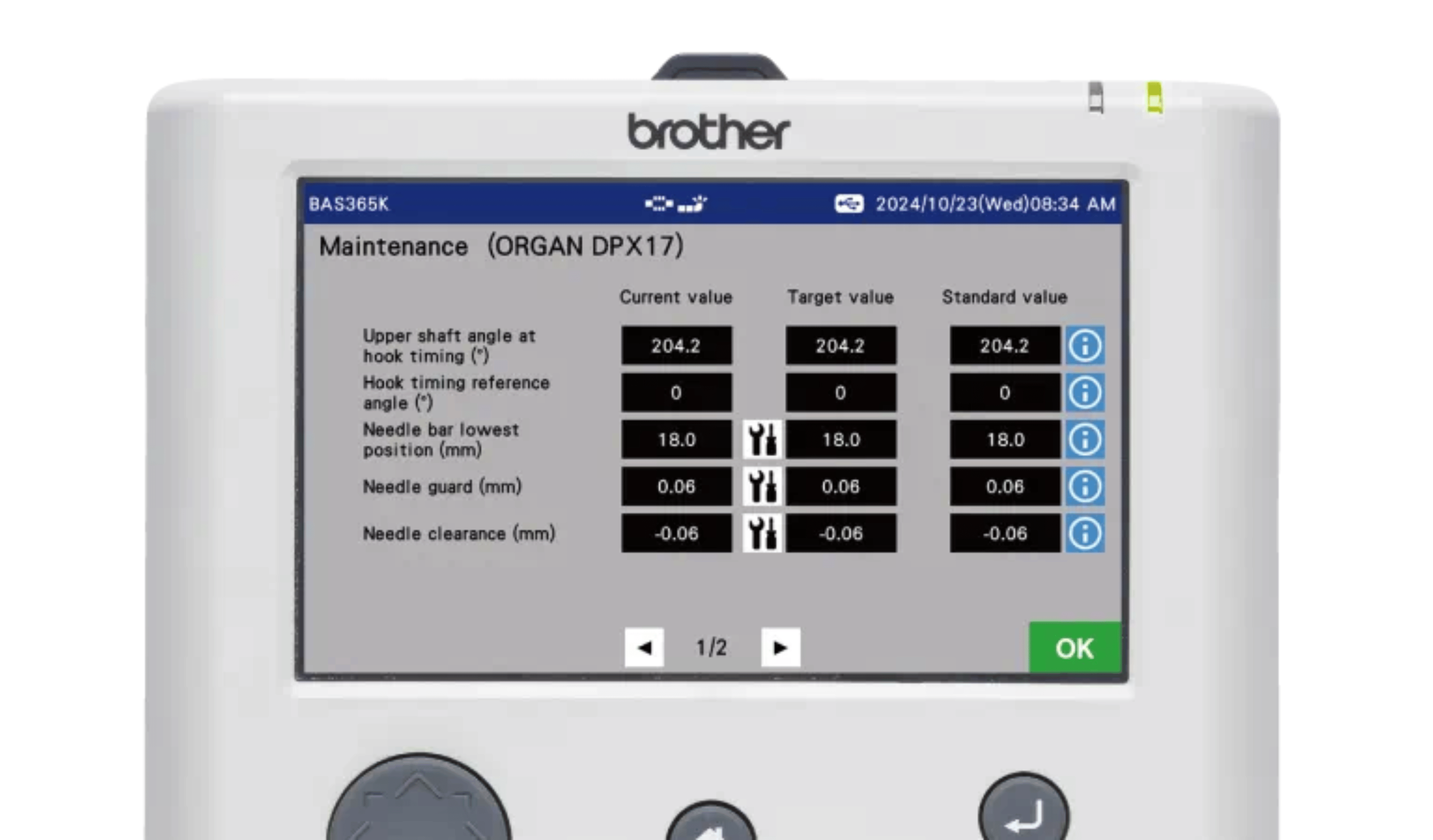

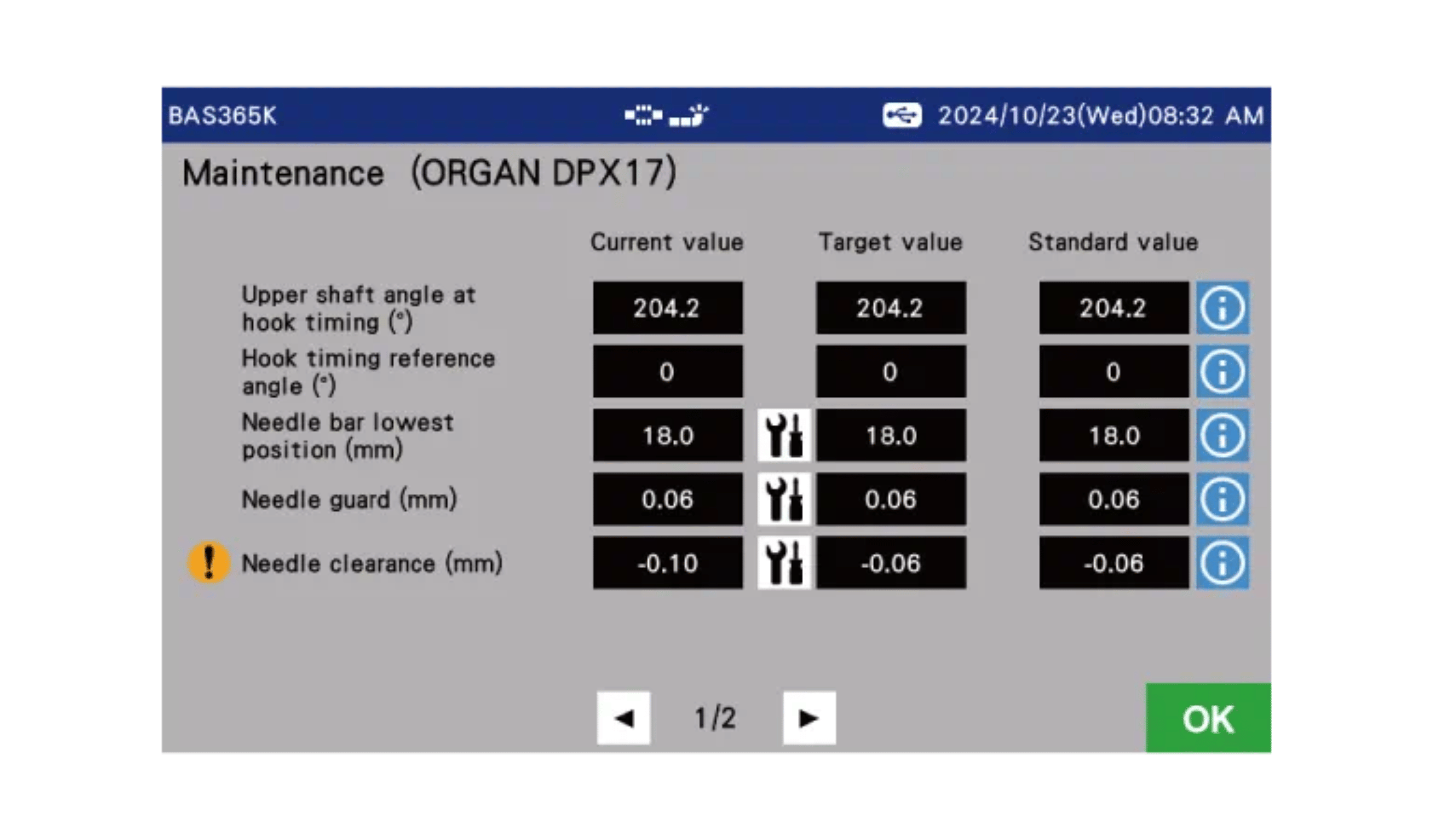

The adjustment time of the sewing machine due to poor sewing is greatly reduced by sensing technology.The cause of the sewing defect can be identified and appropriate adjustments can be made just from the numerical values on the panel.

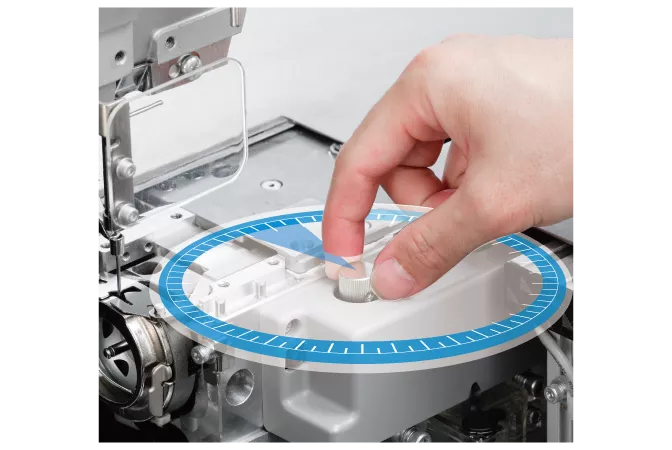

Adjustments in increments of 0.01 millimeters are possible, eliminating variations in adjustments due to people and environments.
The sewing machine adjustment, which was done by feeling, will change to adjusting while looking at the target value set on the panel and the current value.

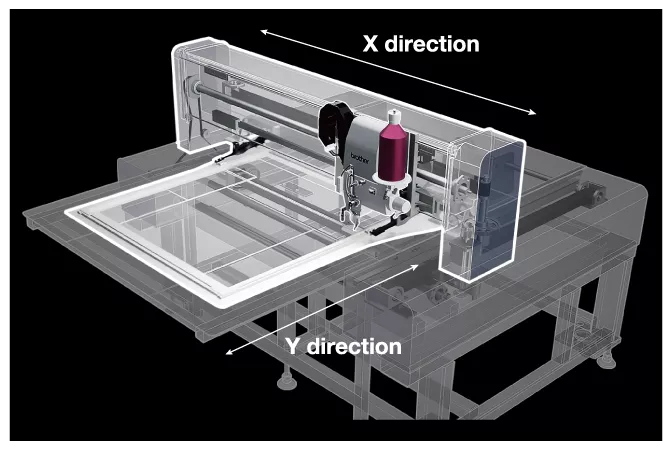

XY independent feed mechanism is Achieving high-quality sewing.

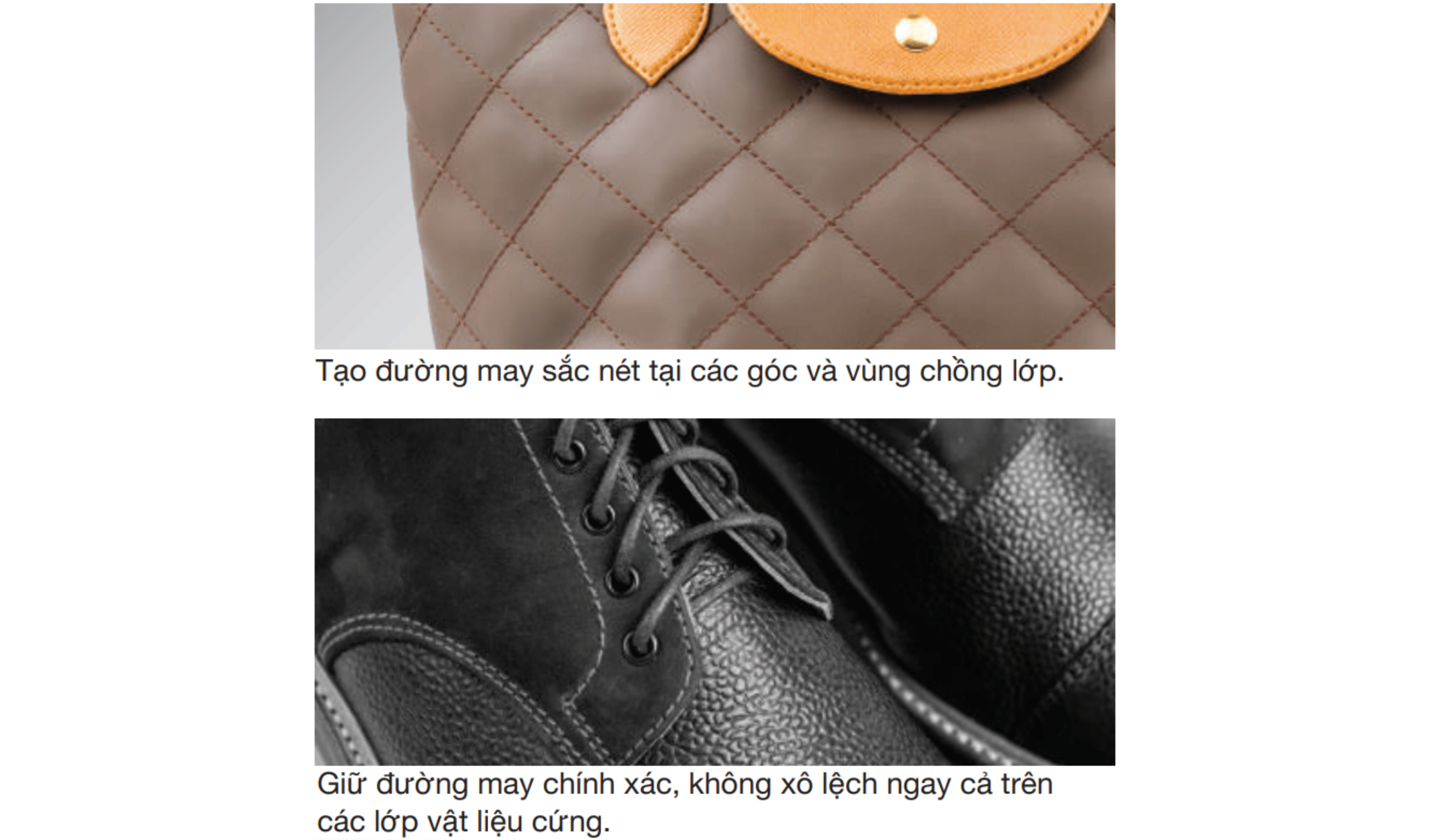

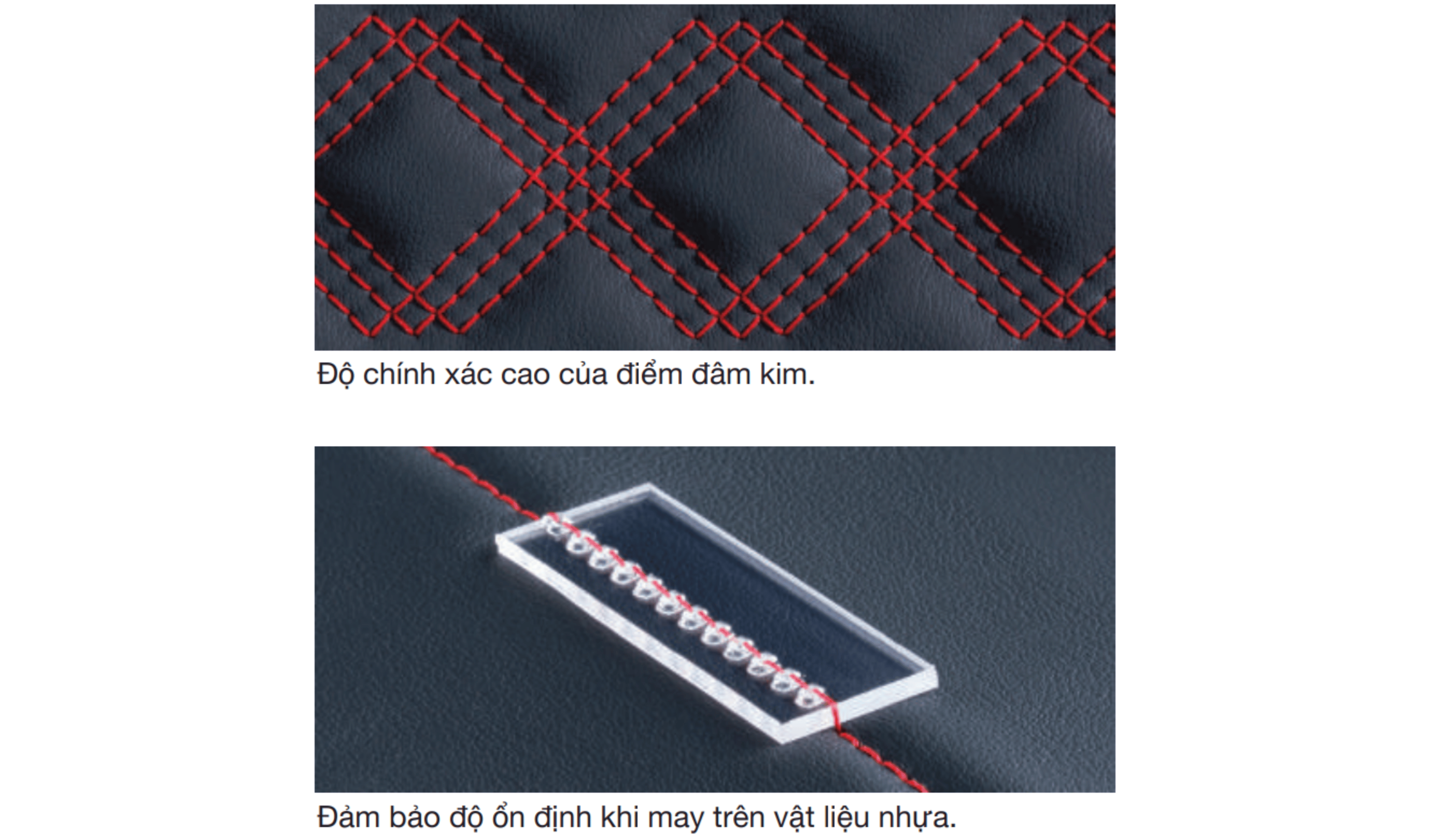

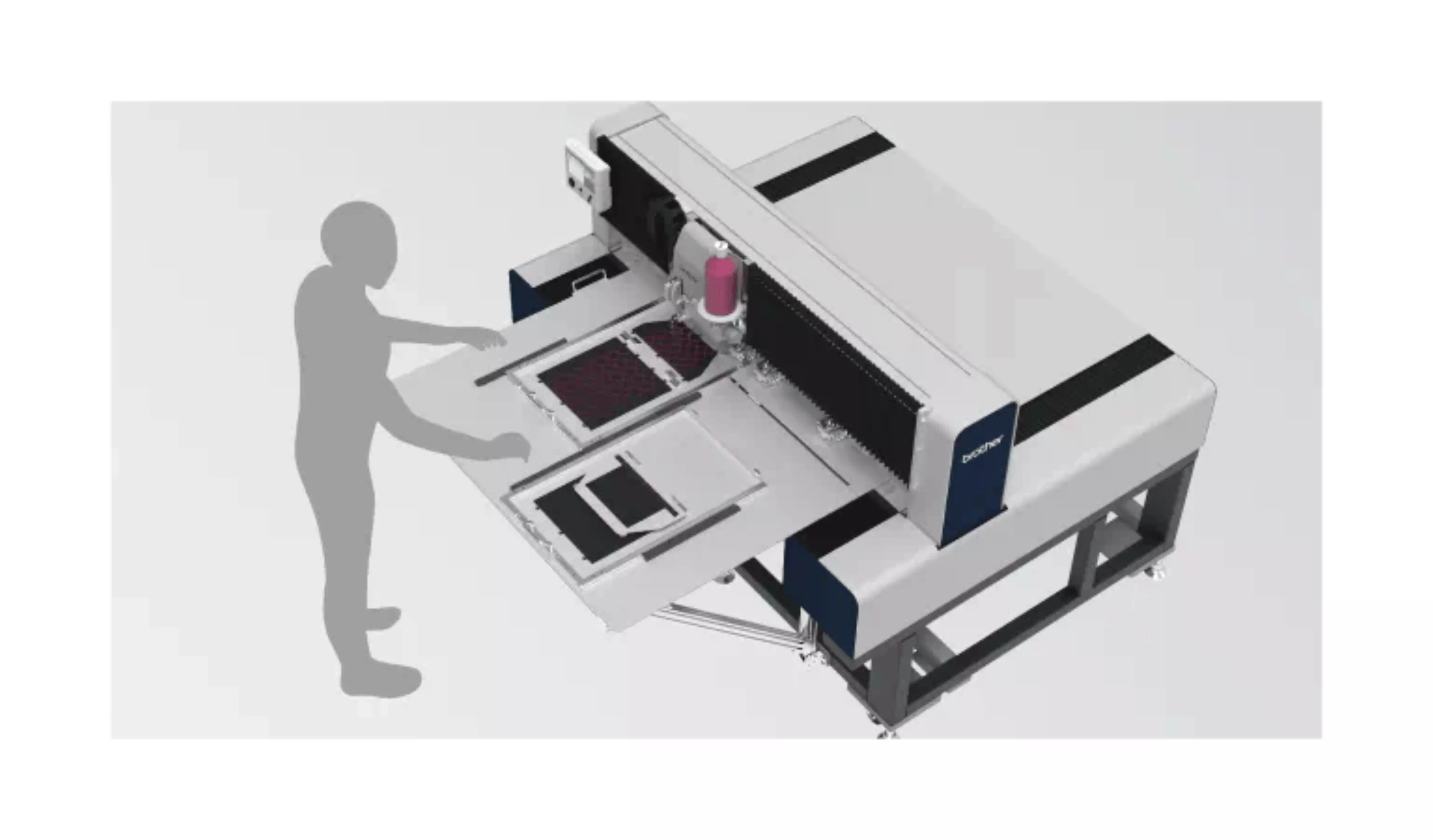

By maximizing the sewing area through the adoption of bridge-type mechanism, it is now possible to sew large pieces of material such as airbags, which were previously difficult to sew. In addition, the XY independent feed mechanism achieves high sewing accuracy, making it possible to perform high-quality "design stitches" on car seats, leather products, etc.

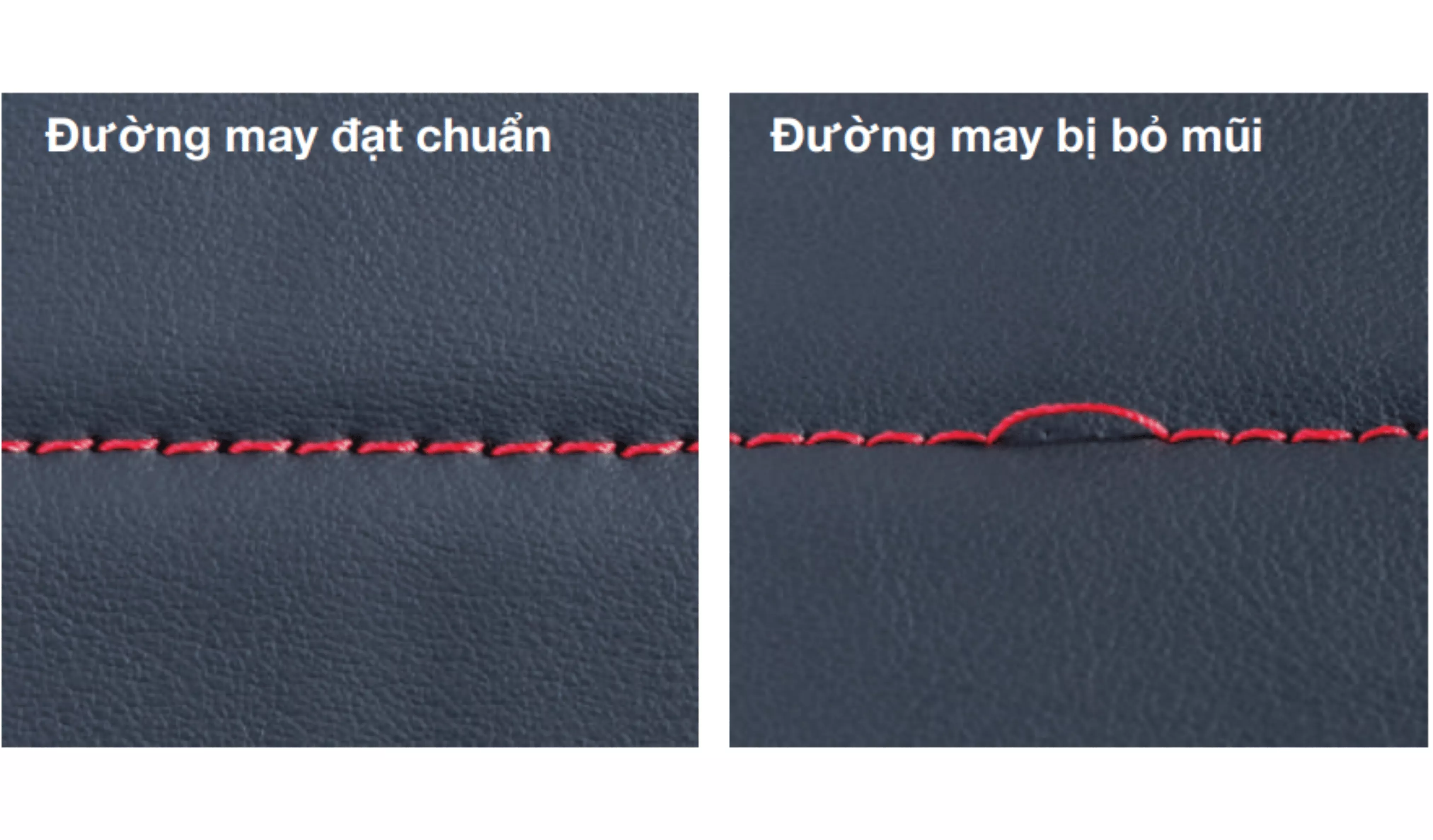

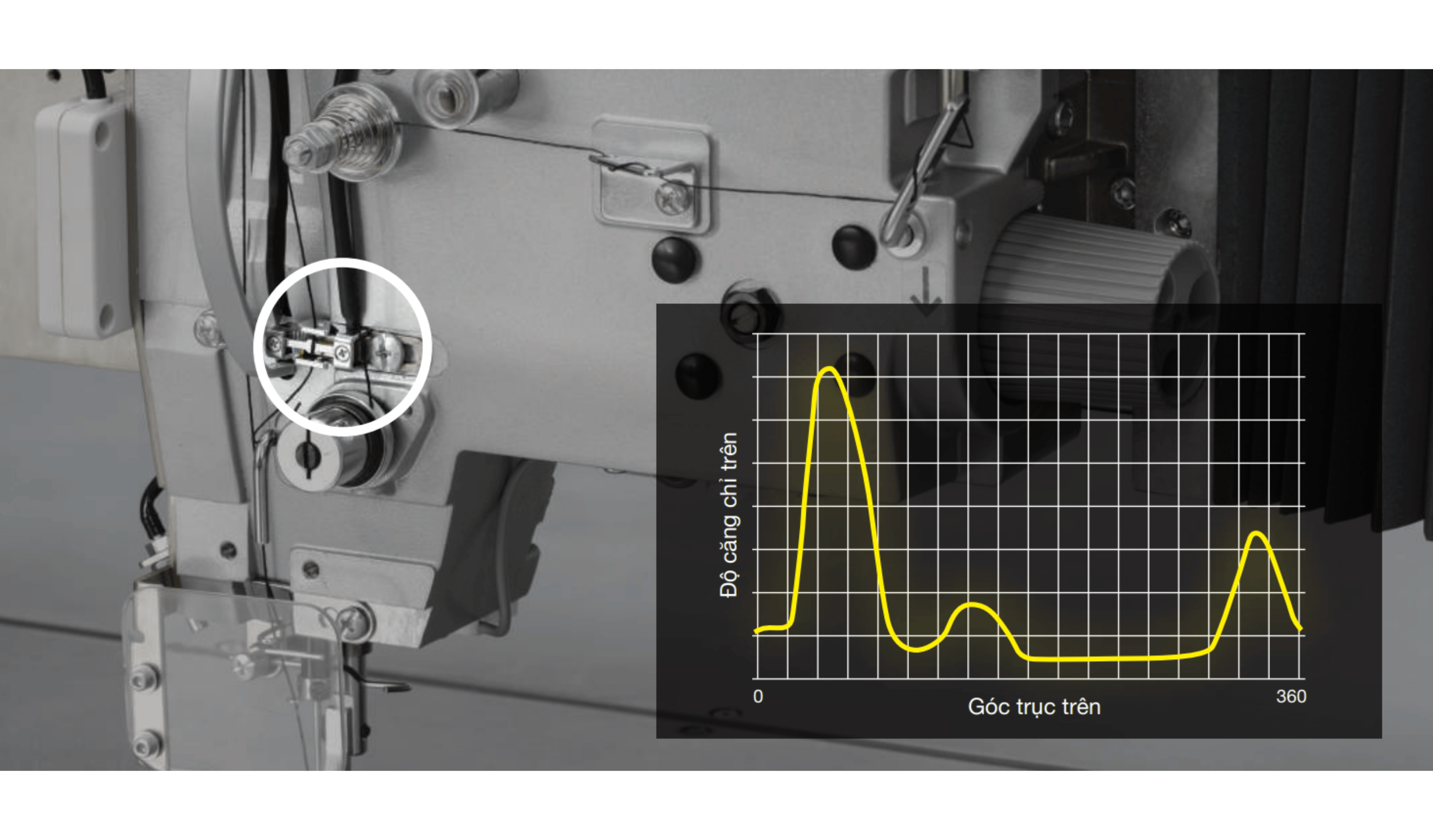

Upper thread tension monitoring is skipped stitches detection, thread breakage detection, dynamic upper thread tension monitoring.

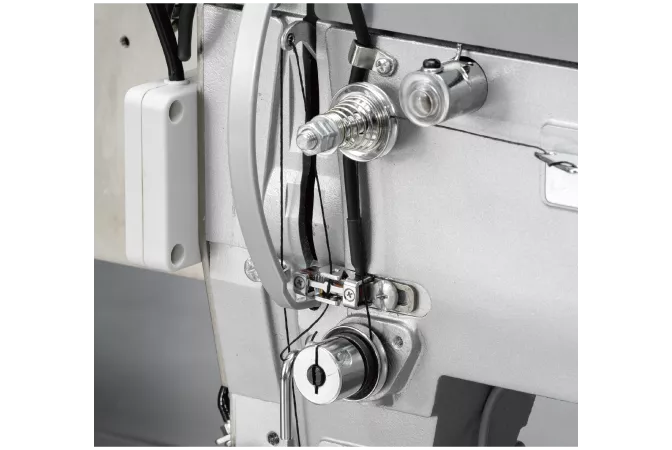

By detecting sewing defects by detecting skipped stitch, thread breakage detection, and dynamic upper thread tension monitoring, defective products are prevented from flowing to the downstream process. By directly detecting the upper thread tension with a magnetic sensor, it is possible to distinguish between skipped stitch and thread breakage. *As we continue to monitor upper thread tension, we plan to add other criteria for defects and abnormalities.
*2 It is applicable for Brother’s IoT system. For more details, please refer to the catalog of “Brother Industrial Sewing Machine Network System”.
Features

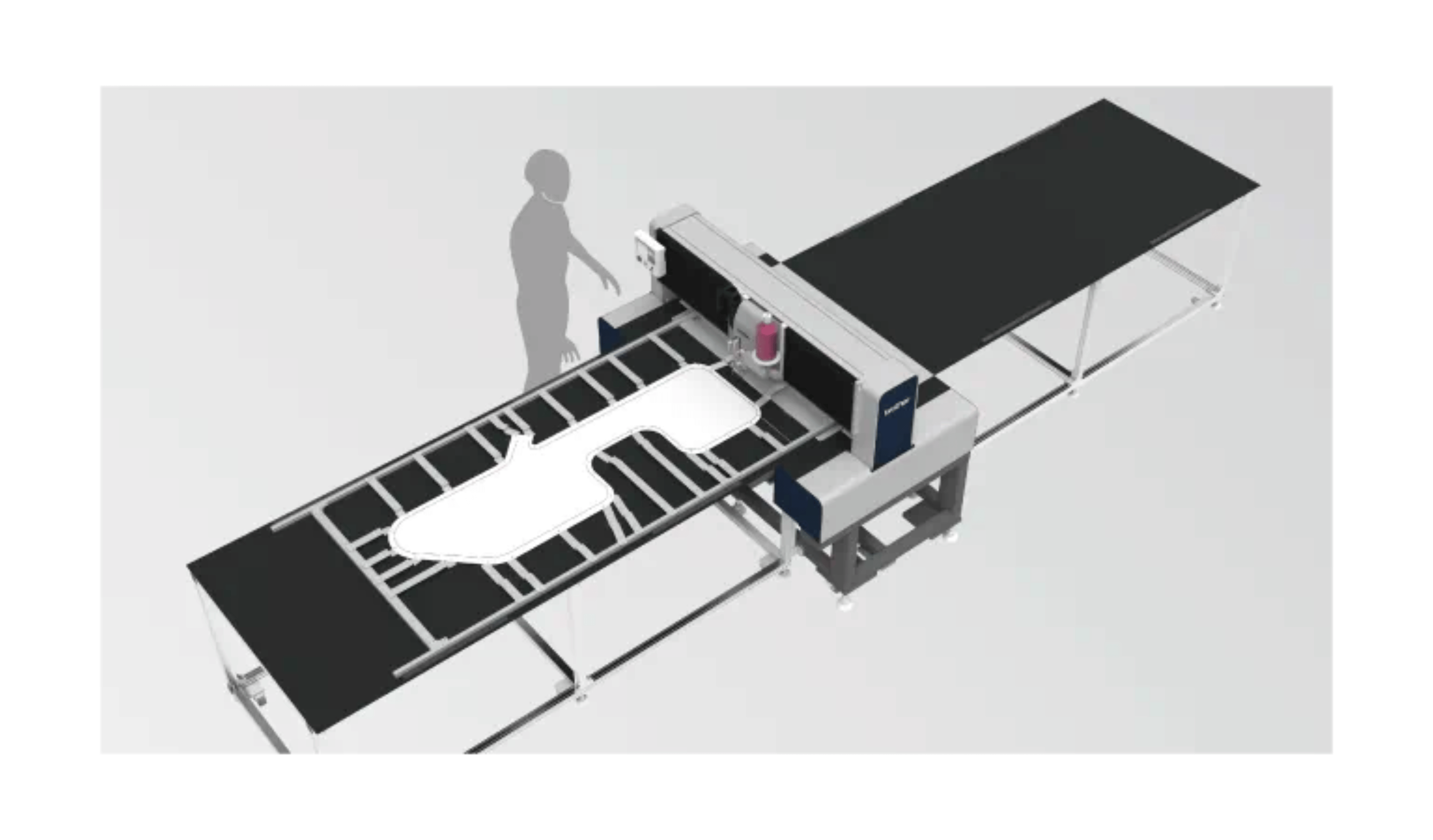

Hệ thống may cuộn trực tiếp
May trực tiếp vật liệu trước khi cắt giúp linh hoạt điều chỉnh các quy trình trước và sau, như phương pháp Roll-to-roll.
Cơ cấu dẫn động độc lập theo trục XY
Bằng cách tối đa hóa cùng may nhờ dạng đầu máy di chuyển độc lập, giờ đây có thể may các tấm vật liệu lớn như túi khí - sản phẩm trước đây khó gia công. Ngoài ra, cơ cấu dẫn động độc lập theo trục XY giúp đạt độ chính xác may cao, cho phép thực hiện các đường may trang trí chất lượng cao trên ghế xe hơi, sản phẩm da, v.v.
Hệ thống motor bước điều khiển chân vịt
Chân vịt nâng hạ ngắt quãng được điều khiển độc lập bằng động cơ bước. Khi may với chân vịt hạ xuống vào đầu đường may, có thể thực hiện dễ dàng thông qua bảng điều khiển. Người dùng chỉ cần đặt mức hành trình sau khi xác định điểm thấp nhất của chân vịt làm mốc tham chiếu, giúp theo tác trở nên đơn giản hơn.
Dễ dàng điều chỉnh

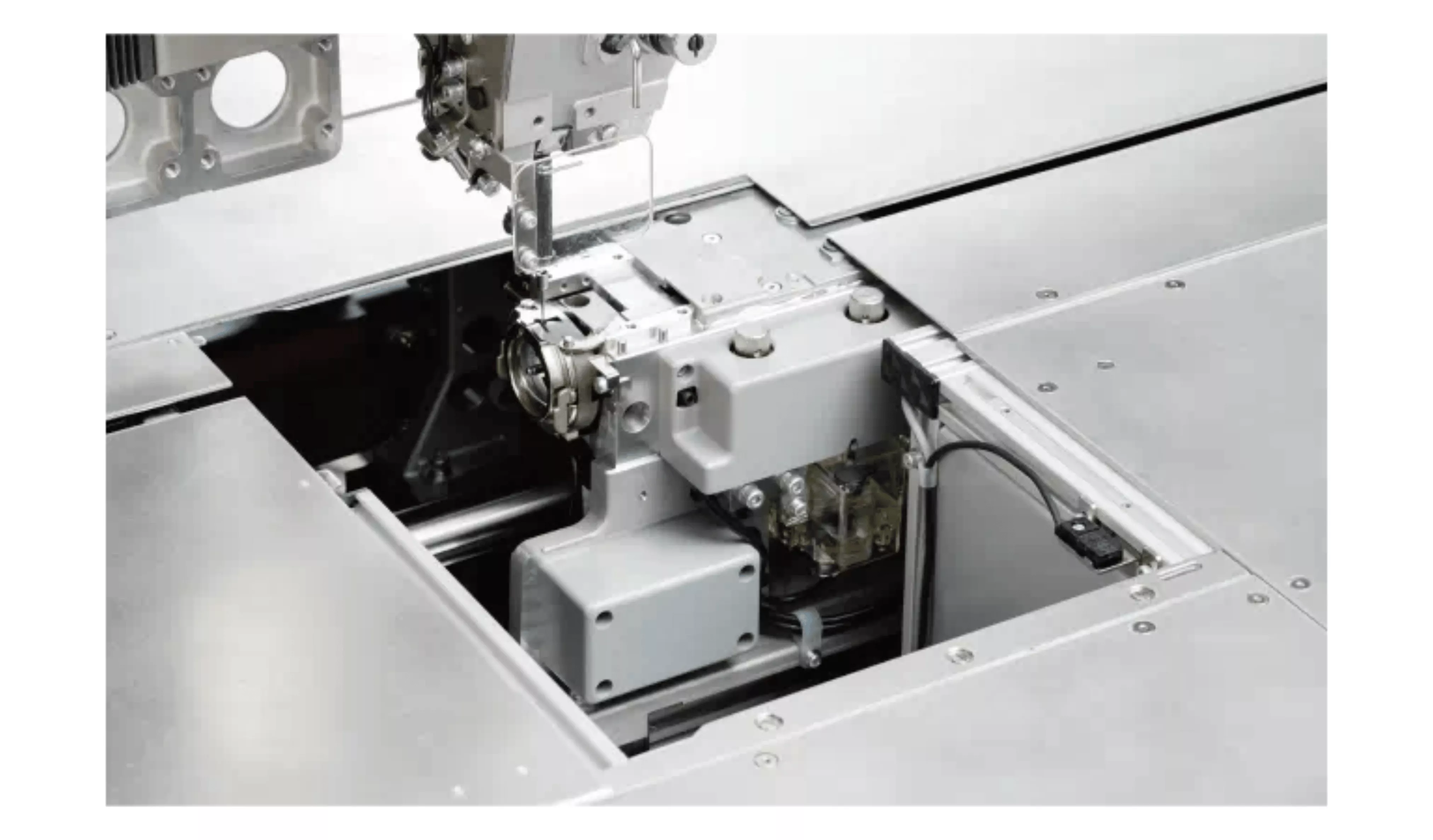

Nắp che khu vực bảo trì và thay chỉ suốt (có cảm biến đóng/ mở) được mở rộng, giúp thao tác thuận tiện hơn. Đồng thời, độ cao bề mặt làm việc giảm 50mm, cải thiện khả năng tiếp cận và giúp điều chỉnh dễ dàng hơn.
Bằng cách tối đa hóa vùng may nhờ dạng đầu máy di chuyển độc lập, giờ đây có thể may các tấm vật liệu lớn như túi khí – sản phẩm trước đây khó gia công. Ngoài ra, cơ cấu dẫn động độc lập theo trục XY giúp đạt độ chính xác may cao, cho phép thực hiện các đường may trang trí chất lượng cao trên ghế xe hơi, sản phẩm da, v.v
Các Thông Số Kĩ Thuật
| BAS-370K | |
|---|---|
| Stitch form | Single needle lock stitch |
| Hook | Double-capacity shuttle hook |
| Max. sewing speed | 2,500sti/min |

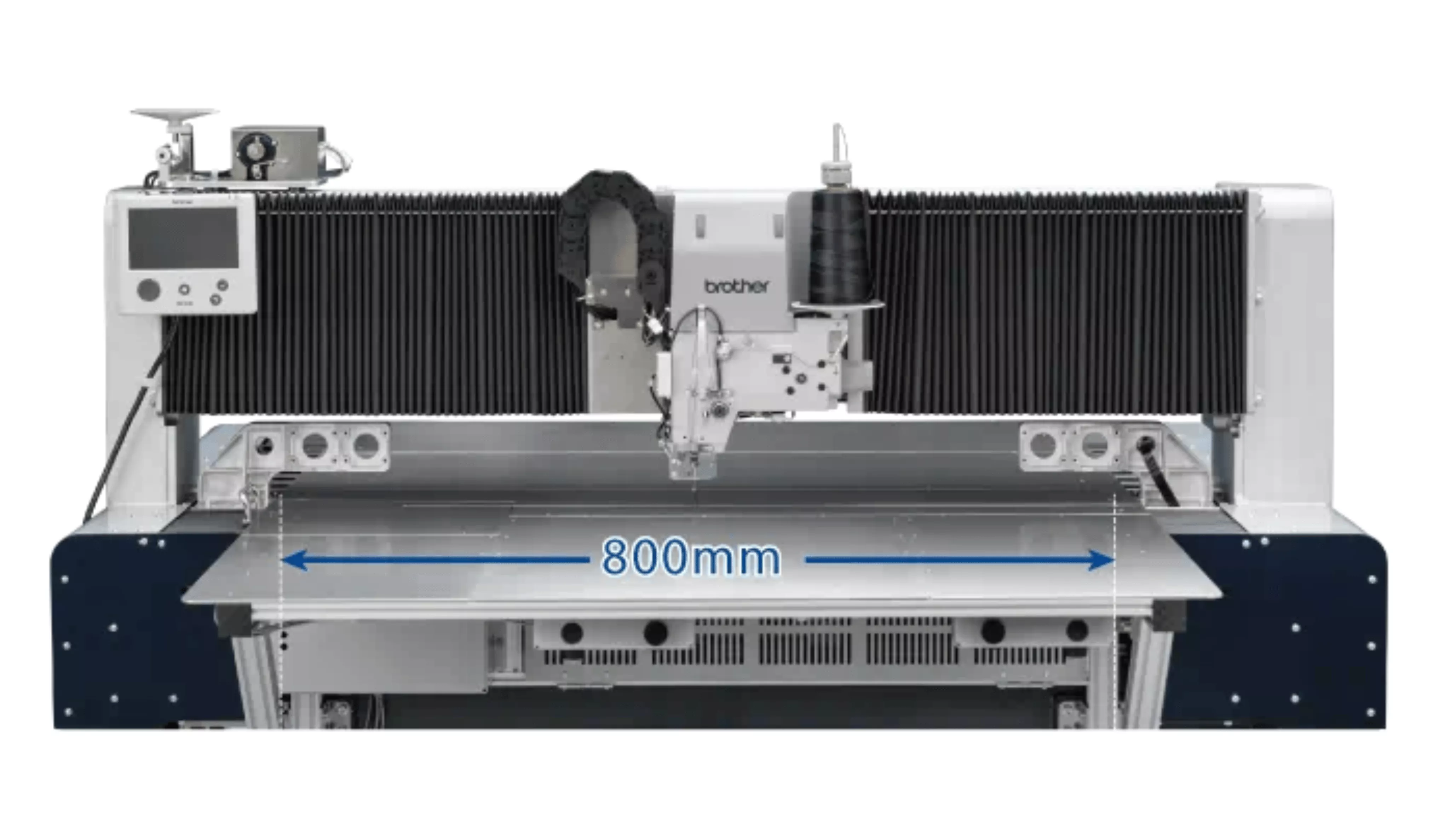

| Max. sewing area（W×D） | 800ｍｍ×700ｍｍ (800ｍｍ×850ｍｍ)* ※By changing the settings, movement of 850mm is possible. |
| Footprint（W×D×H） | 1,800ｍｍ×2,080mm×1,719mm |
| Feed mechanism | Intermittent feed (pulse motor drive) |
| Stitch length | 0.05～20.0mm (per 0.05mm) |
| Max. number of stitches | 100,000 stitches (per program) |
| Max. number of programs | 999 |
| Height of stepping presser foot | 28mm (highest needle stop position) |
| Intermittent presser foot stroke | 0-10mm(per 0.1 mm) |
| Machine head lifter | Standard equipment |

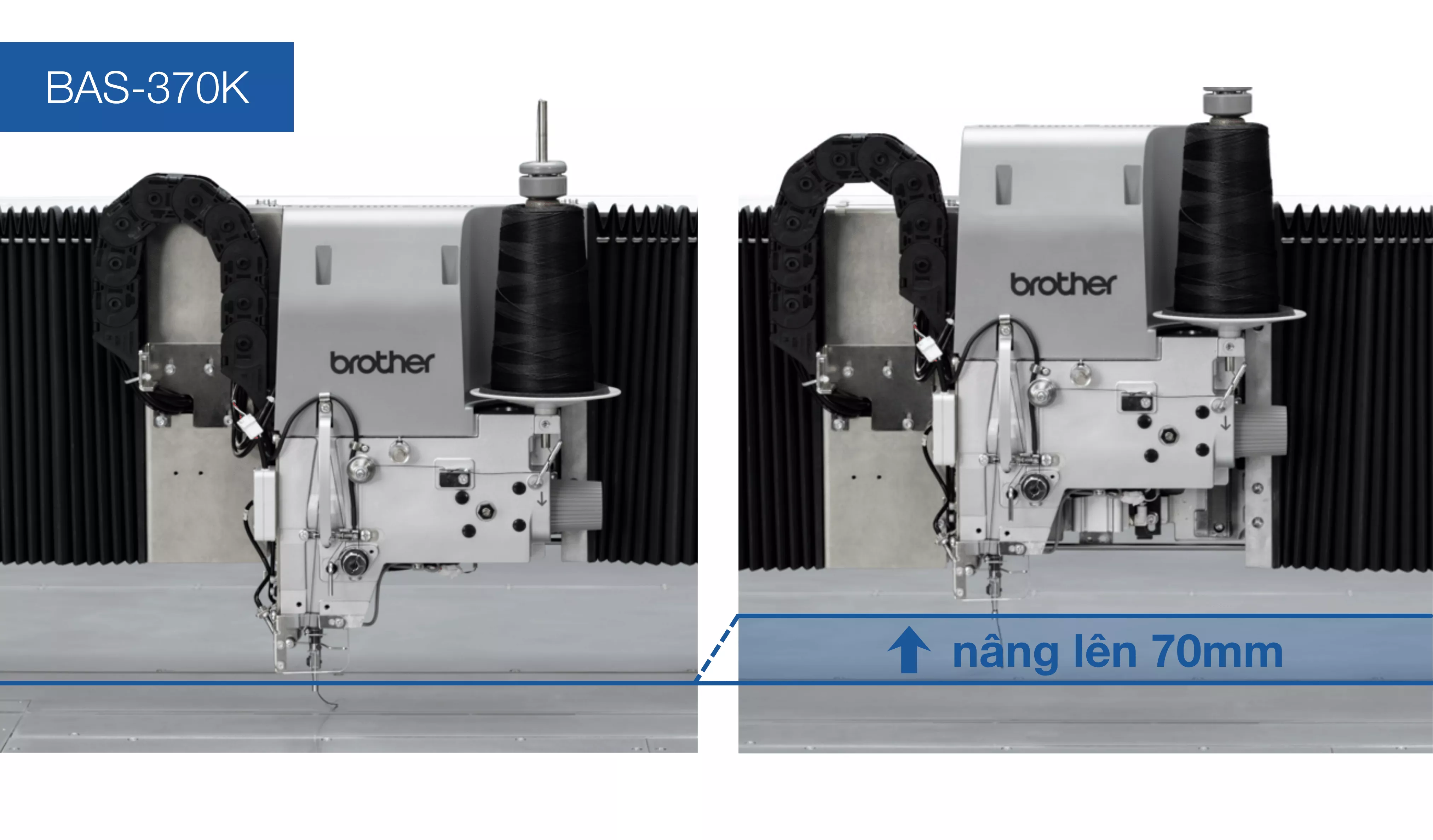

| Machine head lift amount | 70mm (height from the top of the auxiliary plate Max.95mm) |
| Needle cooler | Standard equipment |
| Thread wiper | Standard equipment |
| Thread trimmer | Standard equipment (pulse motor drive) |
| Digital tension | Standard equipment |
| Material thickness detection function | Intermittent presser foot pulse motor type |
| Upper thread tension sensor | Skipped stitches detection,thread breakage detection,Dynamic upper thread tension monitoring (Dynamic tension detection method) |
| Upper thread slip prevention function | Standard equipment (by Intermittent presser foot) |

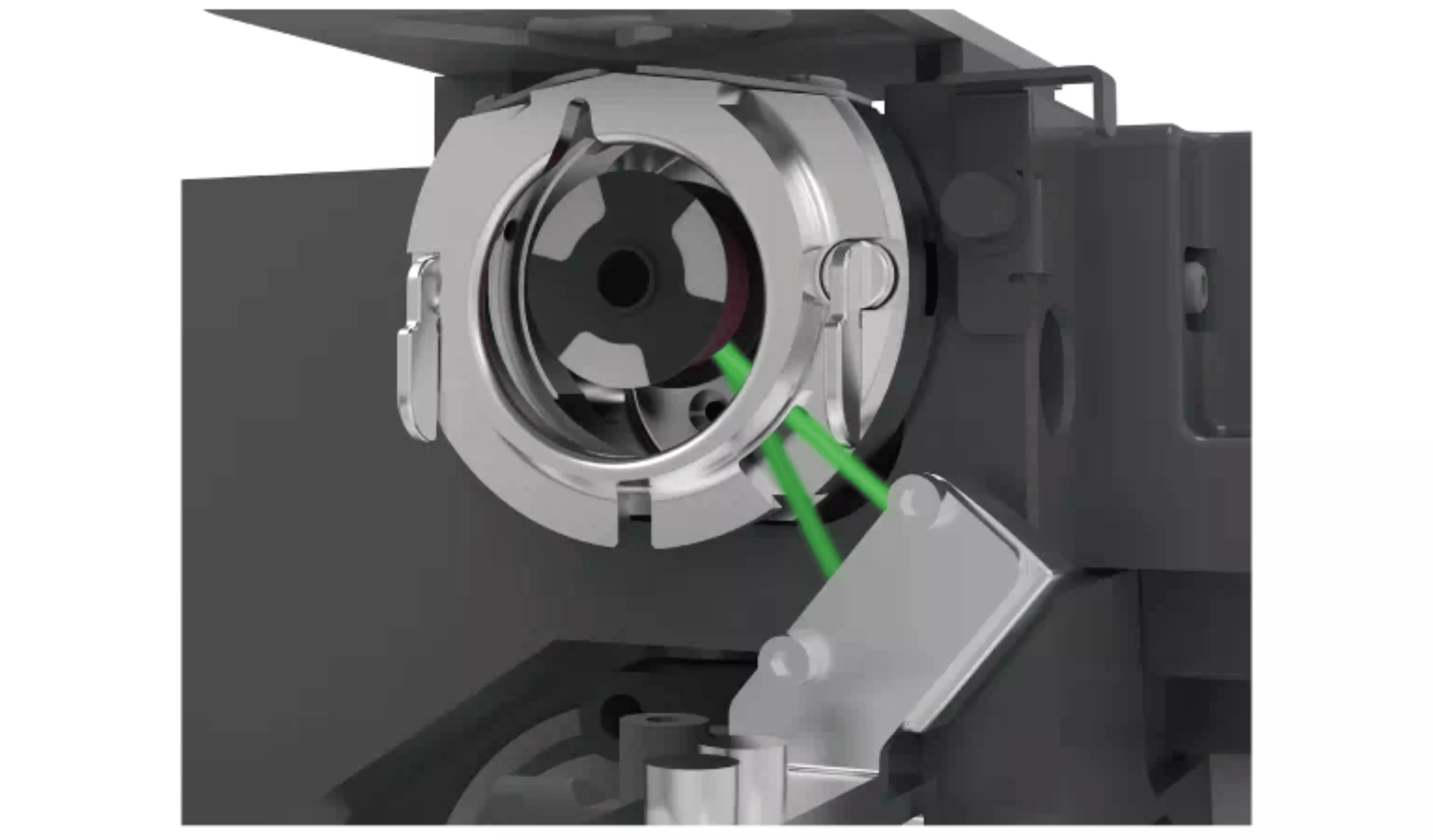

| Lower thread gripping mechanism | Standard equipment |
| Needle bar position monitoring | Standard equipment |
| Needle guard monitoring | Standard equipment |
| Meeting timing monitoring | Standard equipment |
| Needle gap monitoring | Standard equipment |

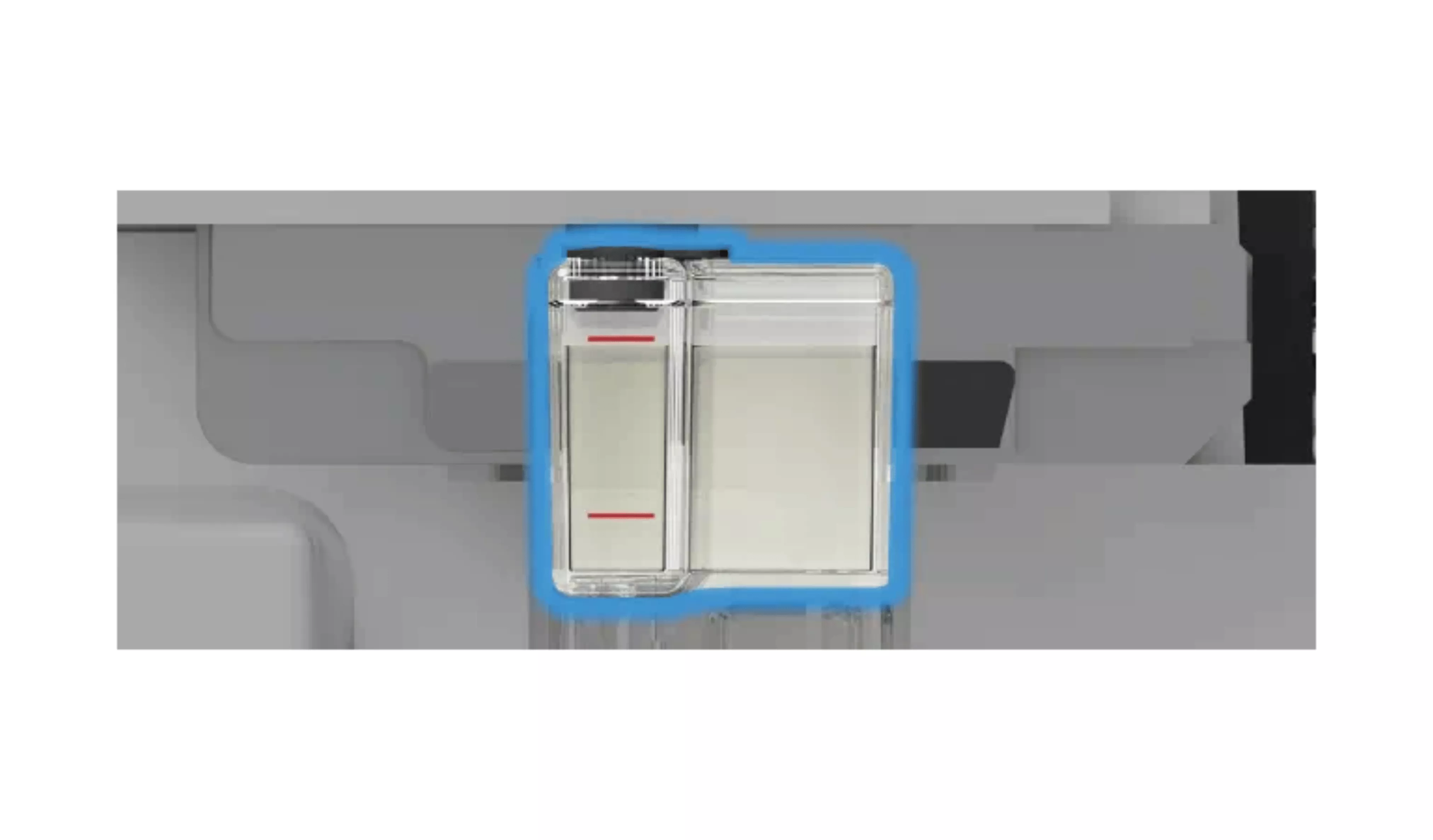

| Oil level monitoring | Standard equipment |
| Data storage media | Internal flash memory (data addition is availabe with external memory) |
| Weight | Approx. 900㎏ |
| Power | Single phase 200V、 220V 3-phase 200V-240V /1200VA |
| Air pressure/Consumption | 0.5MPa /Needle cooler ON: 8l/min OFF: 0.2l/min |
