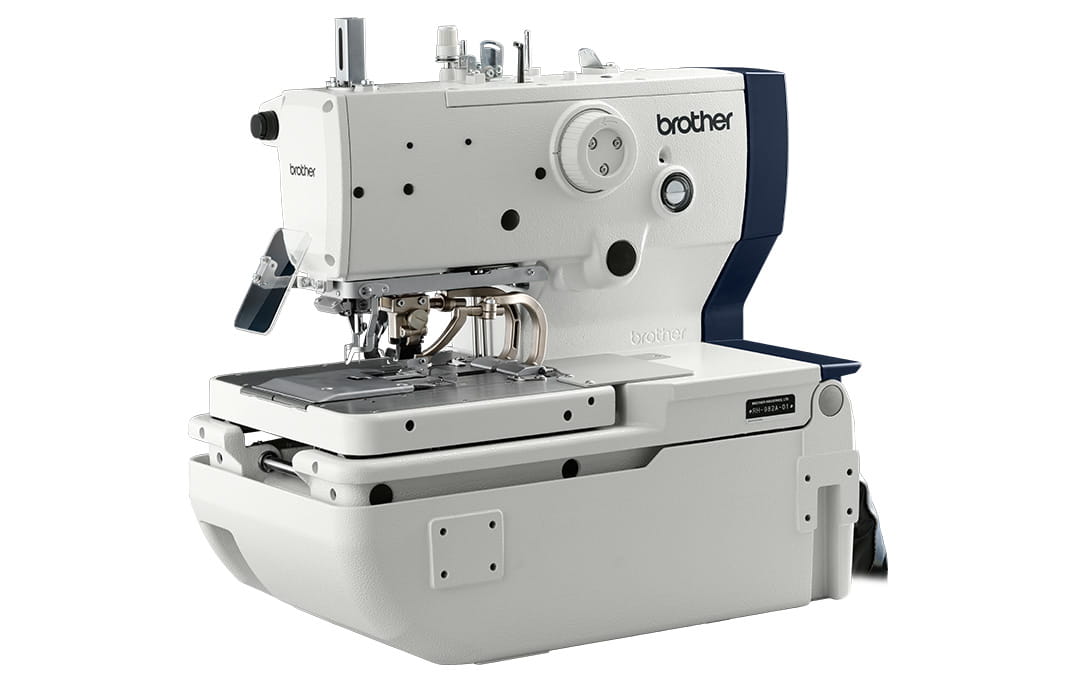

RH-982A
RH-982A
- ・Schöne Knopflochverarbeitung
- ・Höhere Produktivität durch Nähgeschwindigkeiten von bis zu 2.500 Stichen/min
- ・Durch große Armfreiheit problemloses Materialhandling
- ・Benutzerfreundliche Bedienpanel
Information
Overview
Die weltweit höchste maximale Nähgeschwindigkeit von 2.500 Stiche/min steigert die Produktiviät.

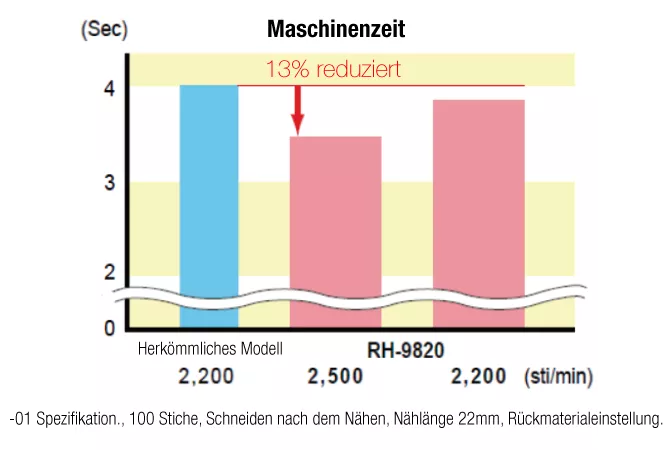

Die maximale Nähgeschwindigkeit von 2.500 Stiche/min wurde durch die Verwendung einer optimalen Maschinenstruktur, für den Höchstgeschwindigkeitsantrieb, erreicht. Die Geshwindigkeit wird gegenüber dem bisherigen Niveau von 2.200 Stiche/min deutlich erhöht. Durch die Steigerung der Festigkeit der Teile des Nadelstangenbereichs (Patent angemeldet) und die servogesteuerte Steuerung des Zuführmeachanismus und des Nadelstangen-Drehmechanismus wurde die Betriebszeit verkürzt, was zu einer Reduzierung des Maschinenzeit um 13% gegenüber dem konventionellen Modell führt.
Schöne Knopflochverarbeitung
Mit dem sehr starren Zuführmechanismus mit Servosteuerung ist der Stichpunkt sehr präzise und das für elektronische Nähmaschinen typische Zuführdrift tritt auch beim Hochgeschwindigkeitsnähen von schweren Materialien nicht auf. Die Servosteuerung macht auch die Ermittlung der Ausgangsposition überflüssig. Die Form des Greifers, der Fadenaufnahmemenge und einige andere Teile wurden überprüft. Übersprungene Stiche und unzureichnendes Anziehen des Fadens durch eine Änderung der Fadenspannung werden reduziert, unabhängig von der Art des Fadens. Der Bereich der Nähmöglichkeiten wurde erweitert.

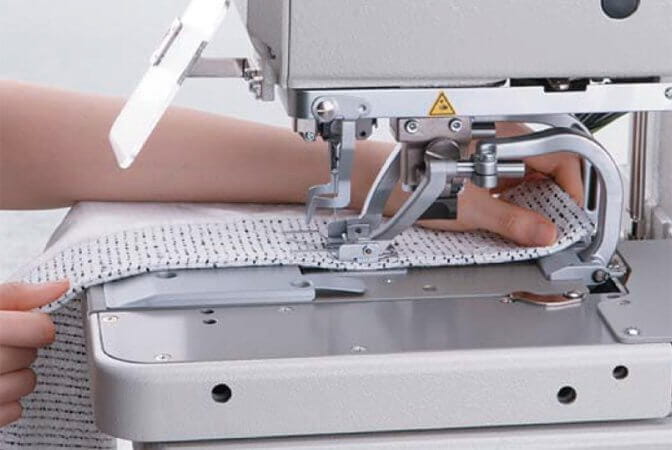

Durch große Armfreiheit problemloses Materialhandling
Die Armtasche mit einer Tiefe von 120mm bietet ausreichend Platz und ermöglicht eine gleichmäßige Materialfixierung. Es ist am besten geeignet zum Nähen von vertikalen Knopflöchern und Hüfttaschenteilen. Die Armform bietet eine gute Sicht auf den Nadelbereich, so dass der Bediener den Nähvorgang beobachten kann.

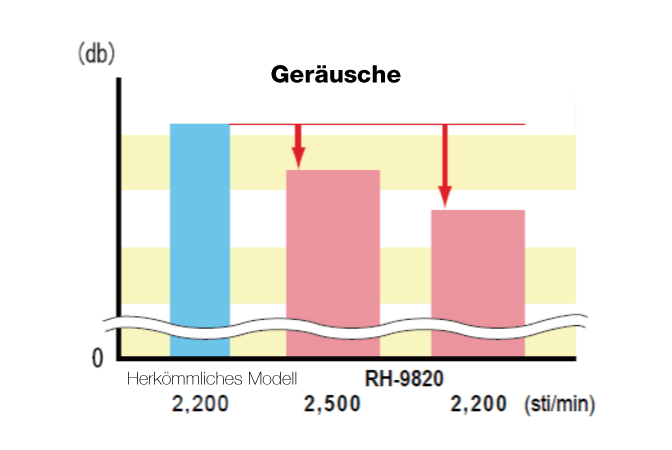

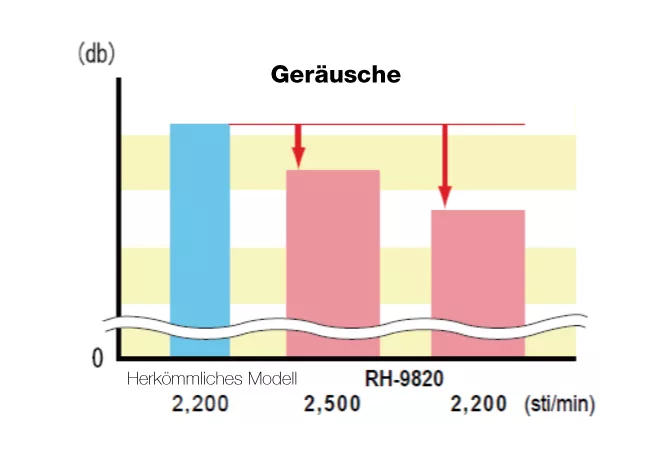

Nähen mit weniger Geräuschen
Mit einer gründelichen Überprüfung der geräuschverursachenden Mechanismen wurde ein leises Nähen auch bei höherer Nähgeschwindigkeiten als beim konventionellen Model realisiert. Die Maschine ist mit einem ohrenfreundlichen Sound-Design ausgestattet, das Schlaggeräusche eliminiert. Die Vibration der Zuführbasis, die auf einen Bediener übertragen wird, wird ebenfalls reduziert. Die Arbeitsumgebung mit weniger Ermüdung des Bedieners kann materialisiert werden.
Features
Specifications
| Specifications | -00 | -01 | -02 | |
|---|---|---|---|---|
| Fadenschneider | Oberer Fadenschneider | Langer Fadenschnitt | Langer Fadenschnitt | Kurzer Fadenschnitt |
| Unterer Fadenschneider | Keiner | Langer Fadenschnitt | Kurzer Fadenschnitt | |
| Hauptanwendung | Damenbekleidung | Männerbekleidung, Freizeitkleidung | Jeans | |
| Sonstige Anwendungen | Nur der Oberfaden wird vom Fadenschneider geschnitten. Knopflöcher bis zu einer Länge von 50mm können genäht werden. | Damenbekleidung, Jeans, Hosen | ||
| Funktionen | Nur der Oberfaden wird vom Fadenschneider geschnitten. Knopflöcher bis zu einer Länge von 50mm können genäht werden. | Alle Fäden werden von den Fadenschneidern lang geschnitten. Die langen Fadenenden können im nachfolgenden Prozess sicher gehalten werden. Es eignet sich für Fälle, in denen ein präzises kurzes Ende oder ein manuelles Trimmen erforderlich ist. | Alle Fäden werden von den Fadenschneidern kurz geschnitten. Das erspart den Aufwand für das manuelle Schneiden und reduziert den Verbrauch des Fadens. | |
| Nähform | Nähform | Nähform | Nähform | |
| Nählänge | Augenknopfloch : 8-50 mm Gerades Knopfloch : 5-50 mm |
Augenknopfloche : 8-42 mm Gerades Knopfloch : 5-42 mm |
L1422：14-22mm*3 L1826：18-26mm L2230：22-30mm L2634：26-34mm*3 L3442：34-42mm*3 |
|
| Länge der Klemmvorrichtung (Standard) | 30mm | 30mm | ||
| Länge des Hammers (Standard) | 22mm | 24mm | ||
| Länge des Hammers (Zubehör) | 30mm | 28mm | ||
| Nähgeschwindigkeit | 1,000-2,500 Stiche/min | |||
| Stichabstand | 0.5～2.0mm | |||
| Zickzack Breite | 1.5-5.0 mm (Bis zu 4.0 mm machanis, bis zu 5.0 mm mit Zickzackbreitenausgleich) | |||
| Zickzack Breite (Werkseinstellung) | 3mm | |||
| Kegelriegellänge | 0-20mm | |||
| Höhe der Klemmvorrichtung | 12 mm als Standard (Erhältlich bis zu 16 mm) | 16mm | ||
| Startverfahren | Fußschalter (Pedaltyp, Zweipetaltype), Handschalter (Zweihebeltype) | |||
| Zuführmechanismus | Intermittiender Vorschub durch 3 Pulsmotoren (X, Y, θ) | |||
| Nadel*4 | DOx558 Nm80 - Nm120 (SCHMETZ) | |||
| Nadel (Werkseinstellung)*5 | DOx558 Nm100 | DOx558 Nm90 | DOx558 Nm110 | |
| Unterstützte Sprachen für das Bedienfeld | Japanisch, Englisch, Chinesisch, Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch, Türkisch, Indonesisch, Vietnamesisch und Russisch. | |||
| Sicherheitseinrichtung | Notfallstopp-Funktion und eingebaute automatsiche Stoppvorrichtung, die durch eine Sicherheitsschaltung im Störungsfall aktiviert wird. | |||
| Oberwellenmotor | AC Servomotor 550W | |||
| Luftdruck | Hauptregler: 0.5 Mpa, Hammerdruckregler: 0.4 MPa | |||
| Luftverbrauch | 43.2 l/min. (8 Zyklen/min.) | |||
| Gewicht | Maschienenkopf: ca. 120 kg., Bedienfeld: ca. 0.6 kg., Steuerkasten: 14.2-16.2 kg. (Abhängig vom Einsatzort) | |||
| Spannungsversorgung | Einphasig: 100V/200V, 3-phasig 200V/220V/380V/400V, 400VA | |||
